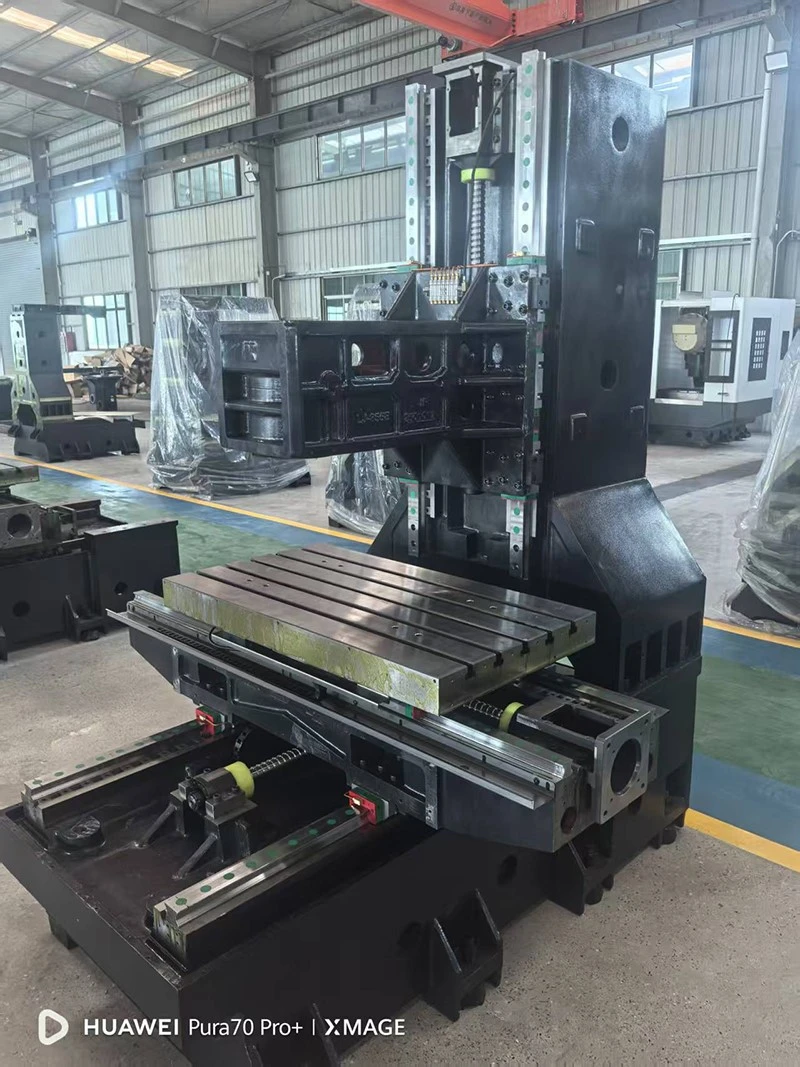

Το γραμμικό πλαίσιο VMC XYZ, με αποδεδειγμένη παραδοσιακή σχεδίαση, αυτό το μηχάνημα προσφέρει υψηλή ακρίβεια και σταθερή απόδοση για βαριές-εφαρμογές κοπής.
Χρησιμοποιείται ευρέως στην κατασκευή καλουπιών και στην επεξεργασία εξαρτημάτων.
Τα πλεονεκτήματα των μηχανικών μερών προέρχονται από την προσεκτική επιλογή υλικού και την ακριβή κατεργασία κάθε εξαρτήματος πυρήνα.
Χύτευση υψηλής ακαμψίας
Τα κουφώματα είναι κατασκευασμένα από χυτά GG30, προσεκτικά επεξεργασμένα με χύτευση με άμμο ρητίνης και ξύλινο σχέδιο.
Κορυφαία-εισαγόμενα εξαρτήματα πυρήνα
• Μπίλιες βίδες: Χρησιμοποιούνται εισαγόμενες σφαιρικές βίδες από διεθνούς φήμης μάρκες όπως PMI, Hiwin και THK.
• Ρουλεμάν: Χρησιμοποιούνται ρουλεμάν κορυφαίας επωνυμίας, όπως FAG, NSK και NTN.
• Σύνδεσμοι: Χρησιμοποιούνται εισαγόμενοι σύνδεσμοι, όπως R+W.
• Booster κύλινδρος
Εισαγόμενος άξονας υψηλής ακρίβειας-
Προσφέρετε μια επιλογή από ατράκτους με διάφορες ταχύτητες περιστροφής, όπως άξονες CTS, άξονες με ιμάντα-με κίνηση και άξονες απευθείας-μετακίνησης, για να καλύψετε διαφορετικές απαιτήσεις μηχανικής κατεργασίας.
Οδηγός ακριβείας
Οι επιφάνειες στερέωσης γραμμικού οδηγού είναι λεπτά λειοτριβημένες με εισαγόμενες μηχανές λείανσης υψηλής-ακρίβειας.
Τόσο οι γραμμικοί οδηγοί-τύπου και του τύπου μπάλας- είναι διαθέσιμοι για επιλογή με βάση τις πραγματικές απαιτήσεις εφαρμογής των πελατών.
Ολοκληρωμένη προστασία και λίπανση
• Τηλεσκοπικό κάλυμμα προστασίας: Οι άξονες X, Y και Z είναι όλοι εξοπλισμένοι με τηλεσκοπικά καλύμματα προστασίας από ανοξείδωτο χάλυβα από μάρκες όπως η Keyarrow.
• Κεντρικό αυτόματο σύστημα λίπανσης: Το μηχάνημα είναι εξοπλισμένο με κεντρικό σύστημα αυτόματης λίπανσης.
Σύστημα αντιστάθμισης άξονα Z-
Δεν υπάρχει σύστημα αντιστάθμισης στην τυπική διαμόρφωση, μπορεί να προστεθεί εάν το απαιτεί η εφαρμογή.
| Προδιαγραφές | Μονάδα | LV855-II | TZ855B | L966B | L1160B | V1165-II |
| Ικανότητα | ||||||
| Χ ταξίδι | mm | 800 | 800 | 900 | 1100 | 1100 |
| Y ταξίδι | mm | 500 | 550 | 600 | 600 | 650 |
| Ζ ταξίδι | mm | 600 | 550 | 600 | 600 | 650 |
| Το κέντρο του άξονα στο Column Slideway | mm | 585 | 590 | 657 | 664 | 670 |
| Μύτη ατράκτου στο τραπέζι εργασίας | mm | 110-710 | 120-670 | 70-670 | 130-730 | 150-800 |
| Τράπεζα εργασίας | ||||||
| Μέγεθος τραπεζιού | mm | 500×1000 | 550x1000 | 550x1000 | 1300X600 | 1200X600 |
| T{0}}slots (NO.-Size×Distance) | mm | 5-18×90 | 5-18×90 | 5-18×105 | 5-18×90 | 5-18×100 |
| Μέγ. Φορτίο | κιλά | 450 | 500 | 600 | 800 | 800 |
| Ατρακτος | ||||||
| Spindle Taper / Διάμ. | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | BT40/Φ150 | |
| Μέγ. Ταχύτητα | σ.α.λ | 8000 | 8000 | 8000 | 8000 | 8000 |
| Συνιστάται ισχύς κινητήρα ατράκτου | Kw | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 | 7.5/11 |
| Σίτιση | ||||||
| Χ σφαιρική βίδα | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| σφαιρική βίδα Y | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Ζ σφαιρική βίδα | mm/mm | 40/12 | 40/16 | 40/12 | 40/12 | 40/12 |
| Χ γραμμικός οδηγός | mm | 35 | 35 | 35 | 45 | 45 |
| Υ γραμμικός οδηγός | mm | 45 | 45 | 45 | 45 | 45 |
| Z οδηγός | mm | 45 | 45 | 45 | 45 | 45 |
| X/Y/Z Γρήγορη ταχύτητα | m/min | 24/24/24 | 36/36/36 | 30/30/30 | 24/24/24 | 36/36/36 |
| X drive | απευθείας | απευθείας | απευθείας | απευθείας | απευθείας | |
| Y drive | απευθείας | απευθείας | απευθείας | απευθείας | απευθείας | |
| κίνηση Z | απευθείας | απευθείας | απευθείας | απευθείας | απευθείας | |
| Συνιστάται ροπή κινητήρα X/Y/Z | NM | 10/12/12 | 12/12/30 | 10/12/12 | 20/20/27 | 12/16/22 |
| Αλλος | ||||||
| Βάρος μηχανής | κιλά | 3500 | 3400 | 5200 | 5200 | 4600 |
| Ζ ισορροπία | Ναί | Όχι | Όχι | Όχι | Όχι | |
